磁懸浮鼓風機意外斷電怎么辦?—弗洛德環保
返回列表 來源: 弗洛德小編 閱讀量: 發布日期: 2019.09.30

        磁懸浮鼓風機作為比較精密的設備,如果運行過程中出現電網意外斷電,我們該怎么辦?

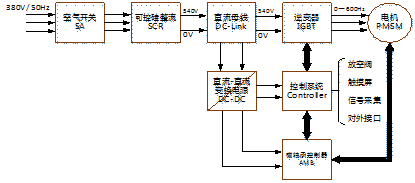

        為了應對風機工作過程中外界意外斷電的情況,我公司在設計之初就進行了充分的考慮 ,分別設計了發電保護功能和機械軸承保護的雙重保護。下圖我公司磁懸浮離心式鼓風機控制系統原理框圖。


磁懸浮鼓風機自發電3


正常工作時,電能進入風機,經可控硅整流后,匯集到“直流母線”上,一方面供給逆變器,驅動電機高速旋轉;另一方面進入“直流-直流變換電源”變換后,供給控制系統和磁懸浮軸承控制器,實現整機的邏輯控制和磁懸浮軸承系統的穩定工作。

一旦風機檢測到外界停電,則意味著上述控制回路沒有了能量輸入,電動機切換成“發電機”模式,電機轉子隨著慣性繼續高速旋轉,切割電機繞組將動能轉換成電能發電,同時逆變器也切換成“整流模式”,將所發的電能反向供給“直流母線”。由于電機功率遠大于控制系統”和“磁軸承控制器”(簡稱弱電系統)的功耗,因此只要電機再旋轉,弱電系統就能穩定工作,直至電機轉子完全停止旋轉,落在機械軸承上。

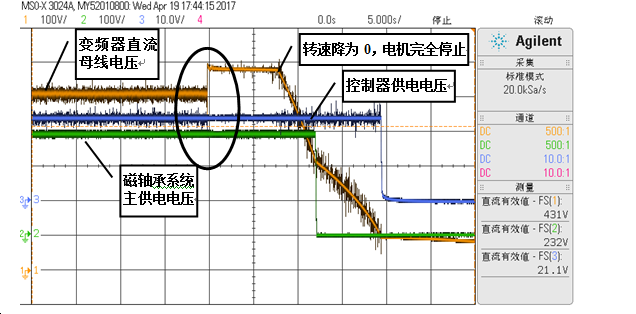

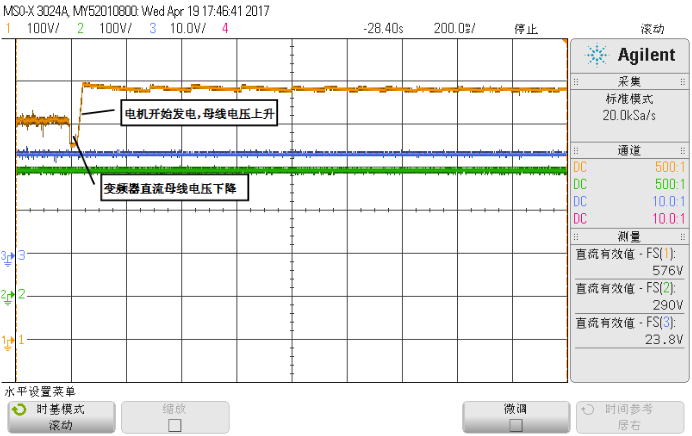

采用“自發電”功能對風機進行斷電保護的實測波形如下圖所示。

磁懸浮鼓風機自發電

磁懸浮鼓風機自發電2


上文兩張圖片的描述可見,一旦外界電網斷電,控制器檢測到變頻器直流母線電壓的下降,觸發“自發電”保護功能,電動機切換成發電機,為直流母線供電,所以直流母線電壓經過短暫的下降后迅速上升,并穩定在570V左右,而在此過程中,磁軸承系統主供電電壓和控制器供電電壓未發生任何的下降或波動,直至電機完全停止旋轉

采用發電功能,系統構成部件少,結構簡單,系統可靠性高。目前市面上大部分磁懸浮離心式鼓風機均采用的是內置UPS電源應對電網斷電的突發狀況,其風機系統結構如下所示。

不論外界供電情況如何,弱電控制系統及磁軸承控制器都從UPS取電,隨著使用年限的增加,UPS電池壽命及蓄電量逐漸老化、失效,一般外界電網斷電,UPS工作不正常,則會使整個弱電控制系統工作不正常,輕則造成風機不能正常工作,影響用戶生成,重則造成機械部分出現不可修復的損壞。以下圖片即某進口磁懸浮鼓風機,使用4年左右,由于UPS電源問題造成設備出現嚴重損壞的現場維修情況。

而區分風機是否設置了發電保護功能的依據,則是看風機內是否安裝了“直流-直流變換電源”(如上圖我司磁懸浮離心式鼓風機控制系統原理框圖紅圈所示),我公司風機內的“直流-直流變換電源”由我公司和國內的電源生產企業聯合研制,效率高、性能穩定可靠

        此外,從兩種風機的電氣原理框圖可以看出,蘇州弗洛德環保科技有限公司風機控制集中在一臺控制器內,控制集成度高,不同部件之間的信息交互都在芯片內完成,產品穩定性更高。
